أداة مسح مواقع الشبكات اللاسلكية

يُستخرج المقياس من أبعاد صفحة PDF، أو من دقة الصورة المضمّنة، أو من شريط مقياس رسومي، أو من خط أبعاد على المخطط، أو من نقطتين تحددهما وتُدخل المسافة بينهما — وتذكر اللوحة دائماً أيّ مصدر أعطى الرقم المستخدم، ويُرفض وسم دقةٍ يجعل عرض المبنى خمسة أمتار بدلاً من الأخذ به.

تُحسب التغطية بنموذج فقد المسار اللوغاريتمي مع خسارة كل جدار يقع بين نقطة الوصول ونقطة القياس، من الجدار الجبسي عند 3 ديسيبل إلى منور المصعد عند 30 ديسيبل، مُعايرة لكل نطاق.

خمس طبقات فوق المخطط على 2.4 و5 و6 غيغاهرتز: قوة الإشارة، ونسبة الإشارة إلى الضوضاء، ومعدل الطبقة الفيزيائية المتوقع، وعدد نقاط الوصول التي تغطي كل موضع، والتداخل على القناة نفسها.

تبدأ قدرات الإرسال عند قيم تصميمية لا عند الحد الأقصى في صفحة البيانات، لأن الخلية المحسوبة على القدرة القصوى أوسع مما يستطيع الجهاز الرد عبره — ويُعرض الحد الأقصى بجانب كل حقل.

يحسب التوزيع التلقائي حجم الخلية من الاتجاه الأضعف بين الاثنين ويأخذ عدد الأجهزة في الحسبان، ليحقق التوزيع السعة إلى جانب التغطية، ثم يضيّق المسافات بالتنصيف للوصول إلى أصغر توزيع يحقق الهدف.

تُخطَّط القنوات على كل النطاقات المفعّلة معاً، لا على النطاق المعروض وحده، مع إبعاد إعادة استخدام القناة قدر ما يسمح به الطابق.

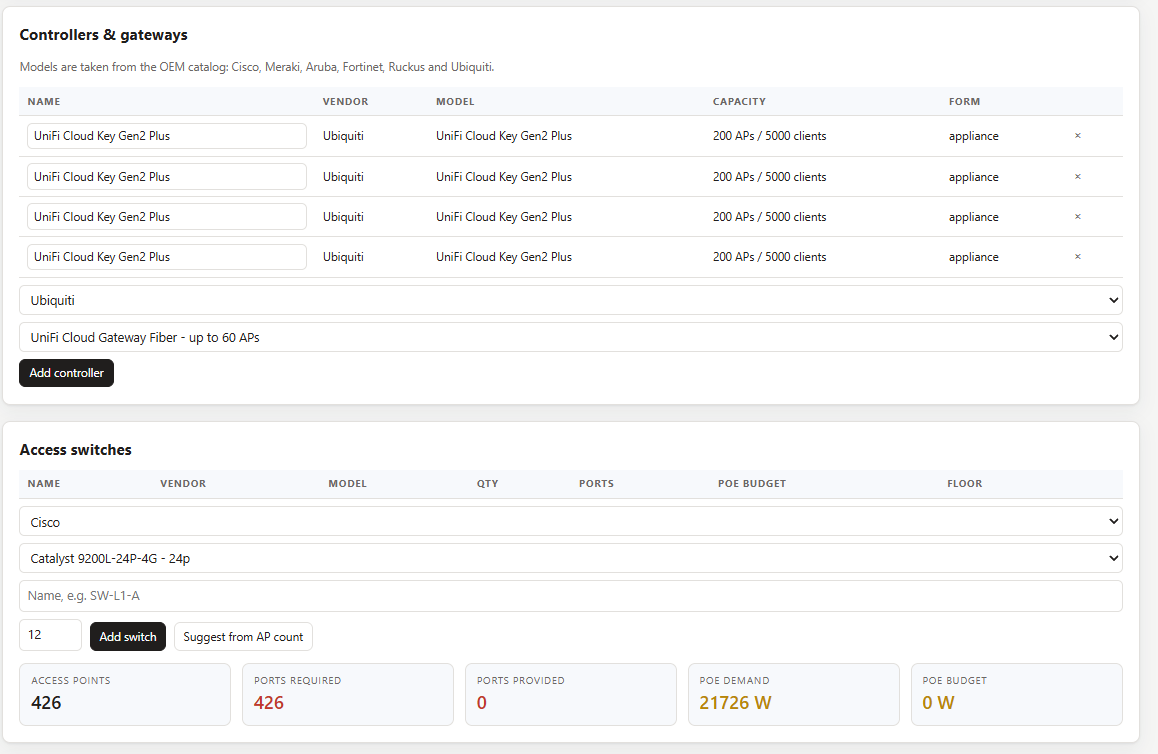

232 طرازاً من Cisco وMeraki وAruba وFortinet وRuckus وUbiquiti، لكل منها نطاقاته وتدفقاته المكانية وقدرة إرساله وكسب هوائيه وسعة أجهزته وفئة PoE ورابط صفحة المورّد؛ ويمكن للمسؤول تصحيح أي منها أو إضافة أجهزة خاصة به.

اسحب نقطة الوصول فتتحرك معها المسافات إلى جاراتها، ليجري النقاش حول موضعها على المخطط لا في جدول بيانات.

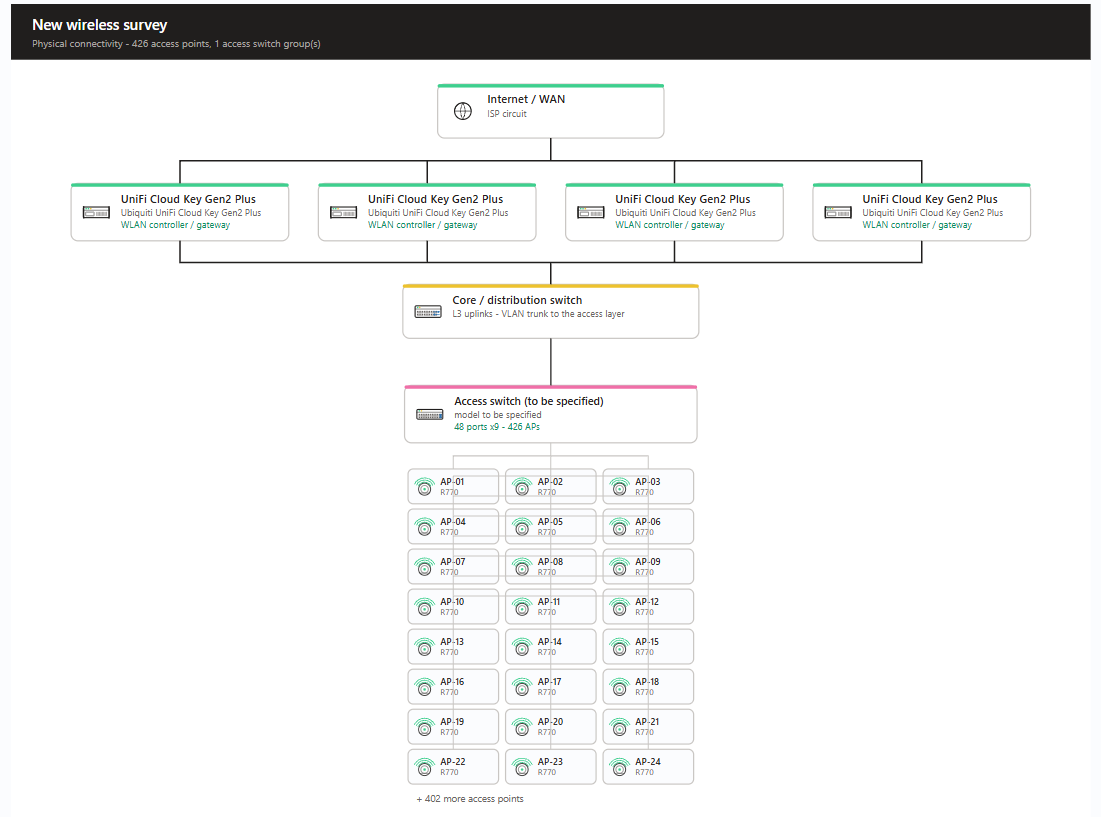

تُرسم نقاط الوصول والمبدّلات والمتحكمات كما هي في الواقع — وحدة سقفية، ومبدّل بصفوف منافذه، ومتحكم بواجهة الرف — على المخطط وفي مخطط التوصيل والتصميم المنطقي.

حدّد غرفة الاتصالات فتُقدَّر كل مسارات الكابلات على المجاري مع النزولات والاحتياطي، مجمّعةً في جدول كابلات يُنبّه إلى كل مسار يتجاوز حد النحاس البالغ 90 متراً.

تقرير مسح قابل للتعبئة: 101 حقل تغطي ضبط الوثيقة والنطاق والمتطلبات والبيئة اللاسلكية القائمة وجاهزية البنية التحتية والقيود المادية والملاحظات مع الصور والمخاطر والإجراءات والخلاصات والاعتماد.

يُراجَع كل تصميم على نفسه قبل إصداره — نقص قدرة PoE أو المنافذ، وطابق بلا مقياس، وتغطية دون الهدف، وازدحام نطاق 2.4 غيغاهرتز، وأجهزة أُوقف بيعها، وتقرير غير مكتمل، تُدرج كلها في التطبيق وفي تقرير Word.

أدخل أسعار الوحدات لتتحول قائمة المكوّنات إلى ميزانية تحمل التركيب والكابلات؛ والتصدير بملفات Office حقيقية — تقرير Word بغلاف وفهرس وترويسات وقائمة مصطلحات، وعرض شرائح، ومصنّف متعدد الأوراق — كلٌّ منها يحمل شعارك وشعار العميل.
